Un interruptor diferencial bien elegido evita que una fuga de corriente termine en una descarga o en un fallo que apague media casa. En una reforma o en una instalación nueva, entender qué es el diferencial eléctrico ayuda a leer el cuadro con otra lógica: qué protege, cuándo dispara y por qué no hace el mismo trabajo que un magnetotérmico. Yo suelo explicarlo como una pieza de seguridad, no como un simple mando que salta cuando molesta.
La protección diferencial funciona como barrera ante fugas y contactos peligrosos
- Detecta desequilibrios entre la corriente que entra y la que vuelve por el circuito.
- Su función principal es proteger a las personas frente a fugas a tierra, no cortar sobrecargas.
- En viviendas españolas, la sensibilidad habitual es 30 mA.
- No sustituye ni al magnetotérmico ni a la toma de tierra: trabajan juntos.
- Si salta a menudo, el origen puede estar en humedad, un aparato defectuoso o una suma de pequeñas fugas.
Cómo funciona realmente un interruptor diferencial
La idea es simple, aunque dentro haya un mecanismo bastante preciso. El diferencial compara la corriente que entra por la fase con la que vuelve por el neutro. Si ambas no coinciden, entiende que una parte se está escapando por otro camino, normalmente hacia tierra, y abre el circuito. En la práctica, eso puede ocurrir por un cable dañado, una carcasa metálica con derivación o el propio cuerpo de una persona en contacto con una parte activa.
En una vivienda normal, esa diferencia no tiene por qué ser grande para ser peligrosa. Por eso la sensibilidad más habitual es de 30 mA: actúa antes de que la fuga se convierta en una situación seria. El corazón del dispositivo suele ser un toroide, una especie de anillo sensor que detecta el desajuste entre ida y vuelta. Si el balance no cierra, el sistema dispara. El efecto real es el que importa: corta rápido cuando la instalación deja de estar en equilibrio.
La referencia normativa en España, a través del REBT y su marco publicado en el BOE, pone el foco precisamente en la seguridad de las personas y los bienes. Con esa base clara, tiene sentido separar lo que sí protege de lo que deja fuera de su campo.
Qué protege de verdad y qué no
Aquí conviene ser muy directo, porque este es uno de los errores más comunes en vivienda y reforma. El diferencial no está para todo. Su papel es específico y, precisamente por eso, tan importante. Yo prefiero pensar en él como un guardián de fugas, no como un salvavidas universal.
| Lo que sí hace | Lo que no hace |
|---|---|
| Desconecta cuando detecta una fuga de corriente hacia tierra. | No protege contra sobrecargas ni contra cortocircuitos francos. |
| Reduce el riesgo de choque eléctrico por contacto indirecto. | No corrige una sección de cable mal dimensionada. |
| Puede avisar de un electrodoméstico con aislamiento deteriorado. | No sustituye la toma de tierra ni la equipotencialidad. |
| Ayuda a limitar daños cuando una fuga aparece en zonas húmedas o en un aparato averiado. | No evita por sí solo que una instalación antigua siga envejeciendo mal. |
La consecuencia práctica es clara: si una vivienda está bien protegida, el diferencial trabaja junto al magnetotérmico y la tierra, no en lugar de ellos. Esa diferencia también explica por qué el cuadro no se diseña solo con un aparato.
Cómo elegir el adecuado en una vivienda o reforma
En una reforma es fácil fijarse solo en el amperaje y olvidar lo que de verdad marca la calidad de la protección. Yo no elegiría un diferencial pensando únicamente en si “cabe” en el cuadro. Hay que mirar la sensibilidad, la intensidad nominal, el tipo y, en instalaciones modernas, también la coordinación con otros circuitos.
Dos datos mandan: la sensibilidad y la intensidad nominal. La sensibilidad indica a partir de qué fuga dispara; la intensidad nominal indica la corriente máxima que el aparato puede soportar en servicio. No son lo mismo, y confundirlas da muchos problemas en obra.
| Tipo | Cuándo suele encajar | Comentario práctico |
|---|---|---|
| AC | Cargas muy simples y sin electrónica relevante. | Hoy es el menos flexible; yo no lo pondría por defecto en una reforma actual. |
| A | La mayoría de viviendas actuales. | Suele ser una buena base cuando hay electrodomésticos y electrónica doméstica. |
| F | Bombas de calor, lavadoras avanzadas, equipos con variadores o electrónica más sensible. | Puede reducir disparos molestos en instalaciones con cargas modernas. |
| B | Recarga de vehículo eléctrico, fotovoltaica y equipos con componente continua relevante. | Conviene estudiarlo caso por caso; aquí ya entramos en diseño técnico serio. |
- 30 mA sigue siendo la referencia habitual para protección de personas en vivienda.
- 25 A, 40 A o 63 A son intensidades nominales frecuentes; deben ajustarse al cuadro y a la carga real.
- Si hay varios usos intensivos, como climatización, inducción, fotovoltaica o cargador de coche, merece la pena repartir la protección por grupos.
- Cuando se busca que un fallo no deje sin servicio toda la casa, la selectividad y los diferenciales tipo S pueden tener sentido.
En viviendas con más tecnología, la instalación eficiente no es solo la que consume menos, sino la que se mantiene estable, se diagnostica rápido y no obliga a parar todo por una fuga localizada. Esa lógica enlaza directamente con el resto de protecciones del cuadro.

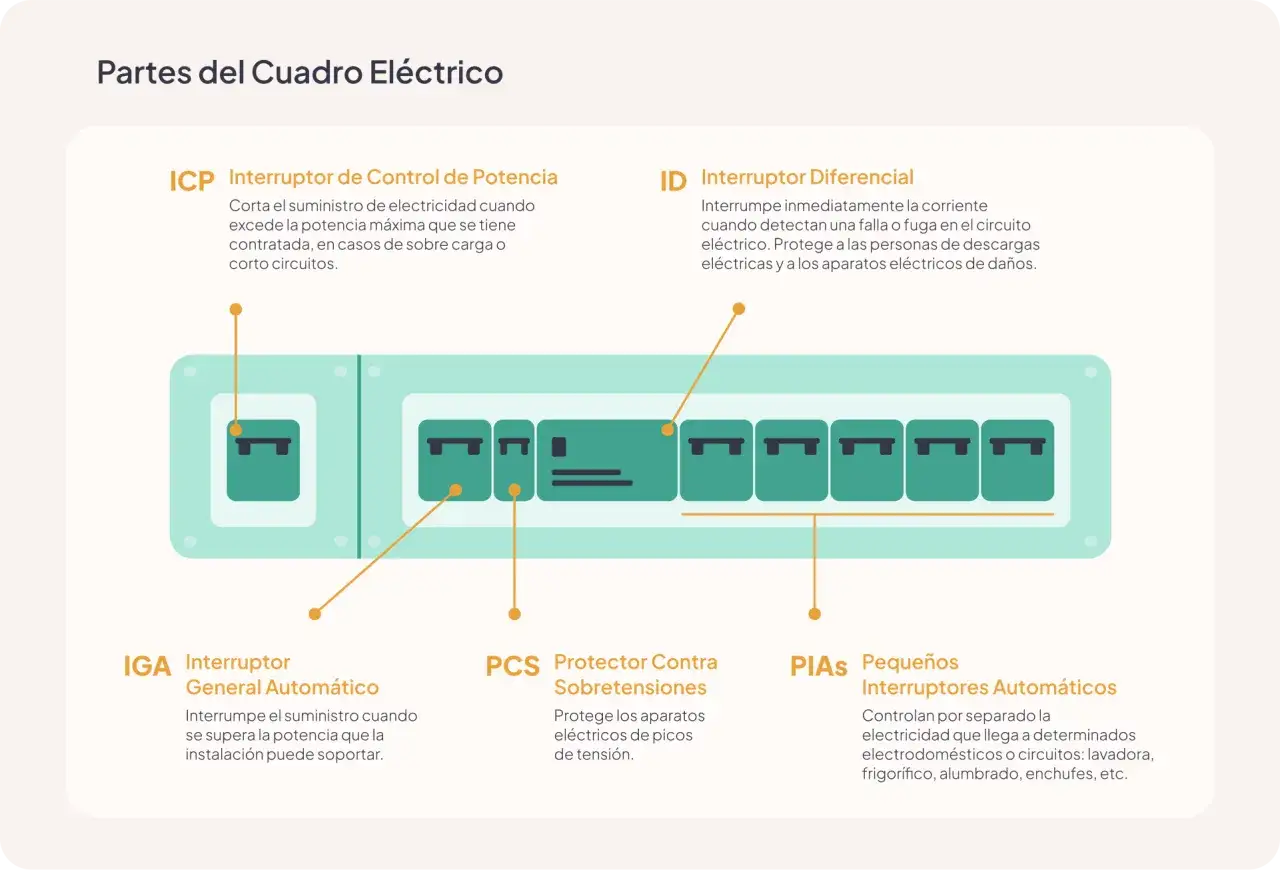

Diferencial, magnetotérmico y toma de tierra no hacen el mismo trabajo
Este trío se confunde con facilidad, y no conviene hacerlo. Cada elemento cumple una función distinta. Cuando se entiende esa división, el cuadro eléctrico deja de parecer una caja de interruptores y empieza a leerse como un sistema coherente.
| Elemento | Qué detecta | Qué hace | Error común |
|---|---|---|---|
| Diferencial | Fugas de corriente y desequilibrio entre fase y neutro. | Desconecta el circuito para reducir el riesgo de choque eléctrico. | Creer que también protege de sobrecargas. |
| Magnetotérmico | Sobreintensidades, sobrecargas y cortocircuitos. | Corta cuando la corriente supera lo admisible para cable y línea. | Pensar que sustituye al diferencial. |
| Toma de tierra | No actúa por sí sola; deriva defectos y referencia las masas metálicas. | Ayuda a mantener una vía segura para los fallos de aislamiento. | Suponer que puede cortar la corriente. |
En baños, cocinas, terrazas y garajes, esta coordinación importa todavía más. Una buena tierra ayuda a que el defecto se canalice; el diferencial detecta el desbalance; el magnetotérmico protege el cableado si la intensidad se dispara. Si uno de los tres falla, la protección deja de ser completa.
Cómo reconocerlo y probarlo sin complicarte
En el cuadro suele ser fácil de identificar: normalmente lleva un botón de prueba marcado como TEST o T, y en la etiqueta aparece algo parecido a 30 mA. Si el cuadro está bien rotulado, también verás qué circuitos depende de él. A veces el usuario cree que ha “saltado la luz” en general, cuando en realidad solo ha actuado el diferencial de una zona concreta.
- Localiza el interruptor diferencial y comprueba su sensibilidad.
- Pulsa el botón de prueba con la instalación en condiciones normales.
- El dispositivo debería cortar el suministro de los circuitos que protege.
- Vuelve a rearmarlo solo cuando todo esté correcto y sin forzarlo.
- Si no dispara con TEST, no rearma bien o vuelve a saltar sin motivo claro, llama a un instalador autorizado.
Yo recomiendo comprobarlo de forma periódica, porque el mecanismo también envejece. No hace falta dramatizar, pero sí asumir que una pieza de seguridad que nunca se prueba acaba generando una falsa sensación de tranquilidad. Con eso en mente, ya se entiende mejor por qué revisar y probar el diferencial es una parte pequeña pero decisiva del mantenimiento.

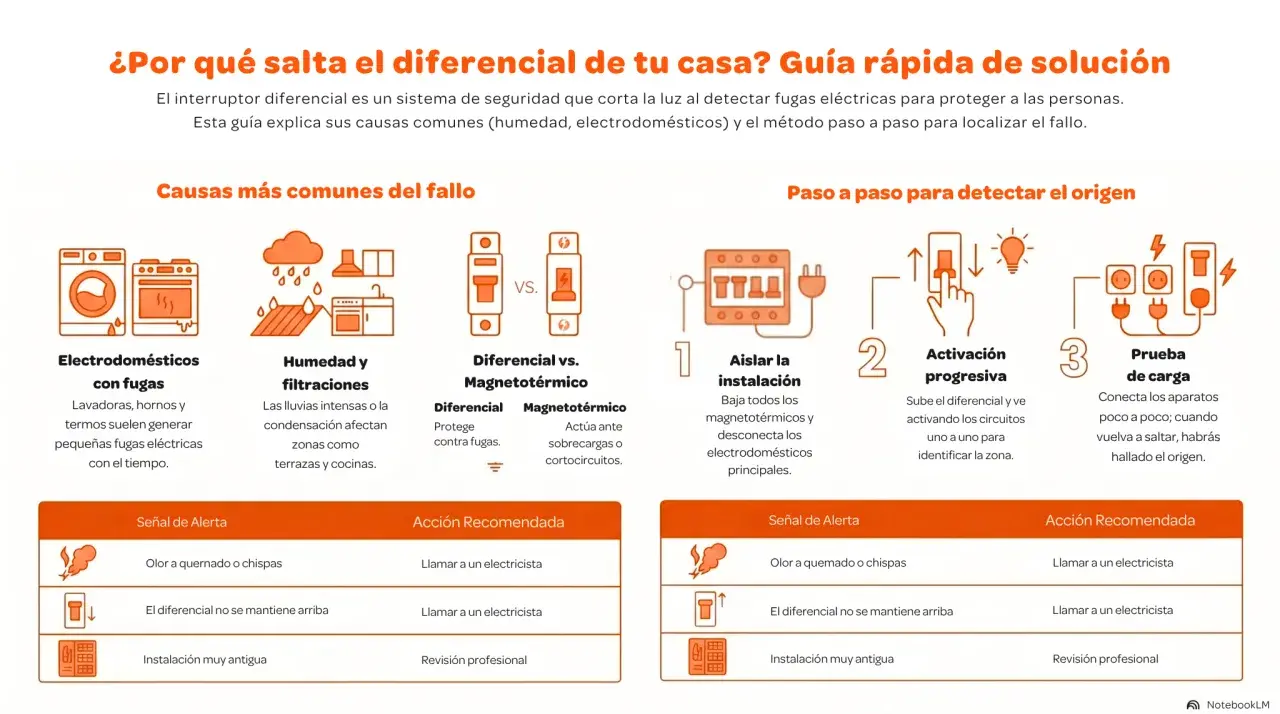

Qué revisar si salta a menudo o si la instalación es antigua
Un diferencial que dispara con frecuencia no siempre está averiado. A veces está avisando de algo muy concreto. Lo importante es interpretar el patrón. Si salta al conectar un aparato, sospecha primero de ese equipo. Si salta de forma aleatoria, mira humedad, aislamiento o una suma de pequeñas fugas que, juntas, superan el umbral.
- Humedad en baños, cocinas, garajes, patios o trasteros.
- Electrodomésticos con resistencia o motor deteriorados, como lavadoras, termos o lavavajillas.
- Demasiados equipos electrónicos en el mismo grupo, con fugas pequeñas acumuladas.
- Instalaciones antiguas con aislamiento envejecido o cableado tocado por reformas parciales.
- Cuadros sin buena sectorización, donde un único disparo deja sin servicio demasiados circuitos.
En estos casos, nunca hay que puentear el diferencial. Eso no soluciona el problema; lo oculta. Si la vivienda es antigua o ha pasado por varias reformas, yo suelo recomendar revisar también la toma de tierra, la división de circuitos y la compatibilidad del tipo de diferencial con las cargas actuales. Esa revisión suele mejorar tanto la seguridad como la comodidad de uso.
Lo que merece la pena comprobar antes de dar por buena la instalación
Si estoy revisando una vivienda para reforma, venta o alquiler, me fijo primero en tres cosas: que el diferencial sea el adecuado, que el magnetotérmico esté bien coordinado y que la tierra funcione como debe. Cuando esa base está resuelta, la instalación deja de depender de la suerte y pasa a comportarse de forma previsible.
- Que el botón TEST funcione y el mecanismo dispare con normalidad.
- Que la sensibilidad sea la adecuada para el uso previsto.
- Que la intensidad nominal no se quede corta frente a la carga real.
- Que el tipo del diferencial encaje con la electrónica de la vivienda.
- Que los circuitos estén repartidos con lógica, sin concentrar demasiados usos en un solo punto.
- Que la toma de tierra y el etiquetado del cuadro estén claros y actualizados.
Si quieres una instalación segura y fácil de mantener, ese es el orden que yo seguiría: diferencial correcto, protección contra sobreintensidades bien coordinada y una tierra eficaz. Con las tres piezas encajadas, el cuadro eléctrico deja de ser un punto débil y se convierte en una parte sólida de la vivienda.
